Cimentación para un contenedor
Yuri Kan Actualizado
Un contenedor marítimo transmite toda su carga por los cuatro cantoneros — así se apila en el mar —, de modo que la cimentación solo necesita soportar las esquinas: los pilares de hormigón (uno bajo cada cantonero, más anchos que el cantonero, excavados bajo la línea de helada y dimensionados según el terreno) son el estándar, con las camas de grava con durmientes y los pilotes helicoidales como alternativas y la losa completa como algo puramente opcional. El requisito crítico es el nivel: si una esquina queda fuera del plano de las otras tres, el bastidor se tuerce y las puertas se atascan — ninguna norma publica una tolerancia de emplazamiento, así que compruebe ambos extremos y las diagonales antes de bajar la caja.

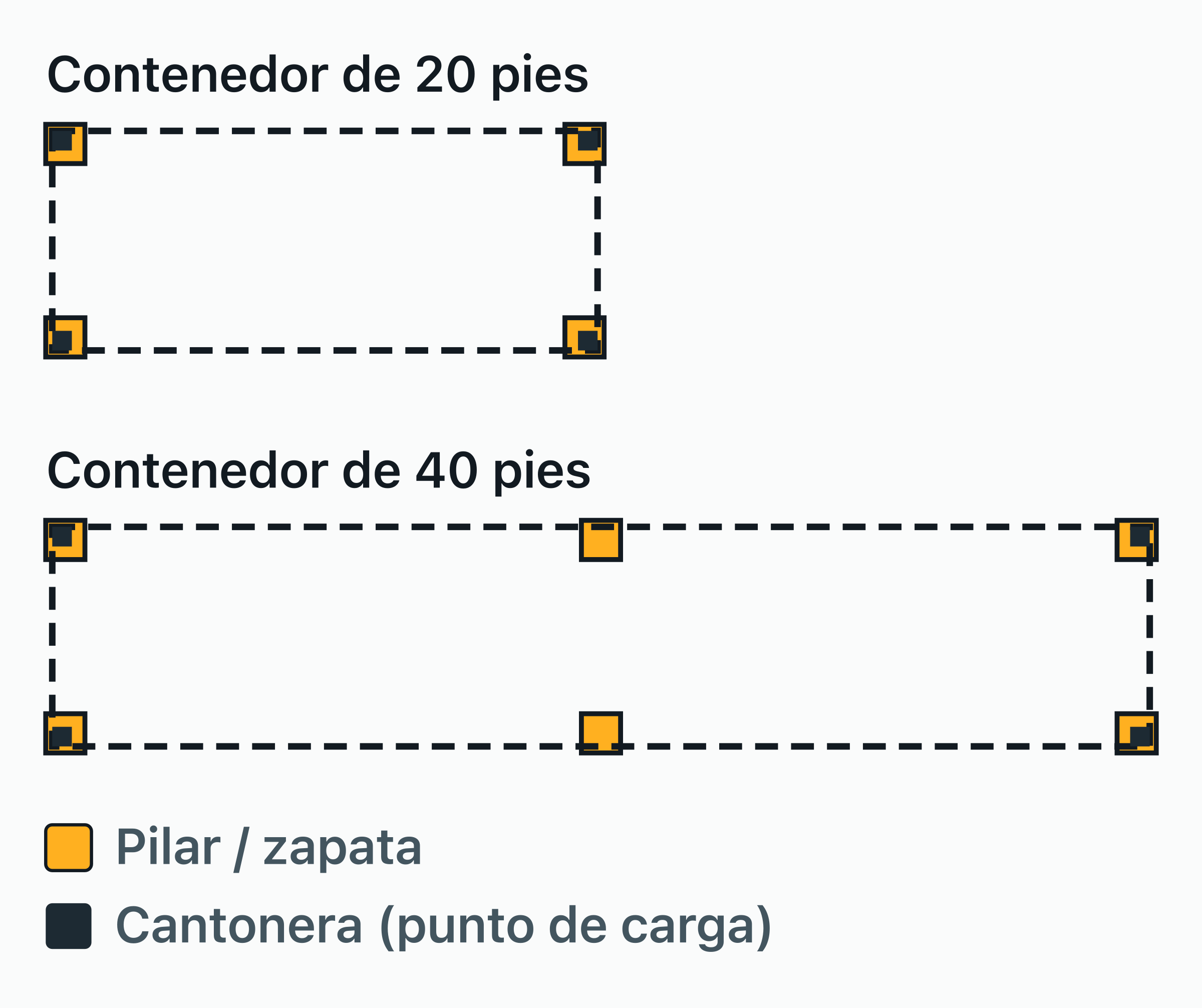

La figura de arriba cuenta toda la historia: un contenedor es un puente entre sus cuatro cantoneros. En el mar, pilas enteras de contenedores cargados presionan hacia abajo a través de esos mismos cuatro puntos; nada en el diseño espera apoyo bajo el centro. El apoyo a media luz no aporta nada estructural — un contenedor apoyado en una losa perfectamente plana sigue sosteniéndose de esquina a esquina.
Eso invierte el instinto constructor habitual. No necesita una cimentación bajo el contenedor; necesita cuatro puntos duros y nivelados bajo sus esquinas — y que esos cuatro puntos estén en un mismo plano importa más que de qué estén hechos.
Las medidas de contenedor de esta página son las de nuestros datos. Los costes, valores R, dosis y reglas de obra son cifras típicas del sector y estimaciones: no forman parte de lo que comprobamos con la ISO 668 y las fichas publicadas.
Las cifras de este gráfico
| Contenedor | Pilar / zapata |
|---|---|
| Contenedor de 20 pies | 4 |
| Contenedor de 40 pies | 6 |
Cuatro opciones de cimentación: pilares, losa, grava o pilotes
- Pilares de hormigón: lo más común, cuatro pilares, uno bajo cada cantonero. Cada uno es más ancho que el cantonero que soporta, está dimensionado según el terreno y se excava bajo la línea local de helada. Son baratos y permanentes, y levantan la caja del suelo húmedo para que el aire circule por debajo.
- Losa de hormigón: estructuralmente opcional. Se elige por tener una superficie de trabajo limpia, acceso de vehículos o porque la losa ya existe. El contenedor sigue apoyando solo en sus esquinas.
- Cama de grava con durmientes: grava compactada con traviesas de ferrocarril o losetas bajo las esquinas. Es el estándar del emplazamiento temporal, totalmente reversible y suficiente para almacenamiento.
- Pilotes helicoidales: pilotes de acero roscados al terreno, sin excavación ni curado. Son rápidos, precisos de nivelar y la respuesta habitual en terrenos inclinados o con mal drenaje.
El nivel manda: una base torcida atasca las puertas
El contenedor tolera una cantidad sorprendente de maltrato, pero no la torsión. Si una esquina queda fuera del plano de las otras tres, aunque sea por un margen que el ojo no ve, el marco de la puerta se deforma y las puertas se atascan o quedan holgadas. Ninguna norma publica una tolerancia de emplazamiento; las puertas son la prueba.
Es un fallo de emplazamiento frecuente. Un contenedor cuyas puertas cerraban perfectamente en el depósito y se atascan en el terreno está sobre una base torsionada, no roto.
Compruebe con un nivel de burbuja ambos marcos extremos. Calce bajo el cantonero bajo con chapa de acero; las puertas se liberan a medida que el marco se escuadra.
Pilares intermedios en un 40 pies: confort, no resistencia
Estructuralmente, un 40 pies no necesita apoyo en el centro: el bastidor inferior está diseñado para salvar los 12,192 m completos (según la ISO 668) de esquina a esquina, cargado hasta 32.500 kg brutos (según 12 de 15 fichas publicadas).
Lo que los pilares intermedios aportan en un 40 pies es confort, no resistencia. Con tráfico de personas y máquinas de taller, el suelo largo tiene un rebote perceptible, y un pilar bajo los travesaños lo elimina.
Póngalos en una conversión a taller si la flexión le molesta. Nunca deje que sustituyan unas esquinas bien apoyadas. Y nunca calce el centro por encima del plano de las esquinas — eso torsiona el bastidor en sentido contrario.
Permisos antes que pilares: cuándo fijar la caja exige licencia
Un contenedor sobre durmientes temporales es una conversación con la administración local; un contenedor sobre cimentación permanente suele ser otra. En muchas jurisdicciones, fijar la caja a pilares o a una losa es precisamente lo que la reclasifica de emplazamiento temporal a construcción permanente que exige licencia. Si el contenedor va a estar ocupado, el panorama urbanístico completo se trata en medidas de una casa contenedor.
Preguntas frecuentes
¿Un contenedor necesita cimentación?
Necesita cuatro puntos de apoyo firmes y nivelados bajo sus cantoneros — no necesariamente una cimentación en el sentido convencional. La grava compactada con durmientes basta para almacenamiento temporal; los pilares de hormigón bajo la línea de helada son el estándar permanente. La losa completa es opcional.
¿Cuántos pilares necesita un contenedor de 40 pies?
Cuatro — uno bajo cada cantonero — soportan toda la carga estructural. Añada pilares intermedios bajo los travesaños solo para amortiguar el rebote del suelo en uso de taller o vivienda; son confort, no estructura.
¿Se puede poner un contenedor sobre grava?
Sí — una cama de grava compactada con durmientes o losetas bajo los cantoneros es el emplazamiento temporal estándar. Drena bien y mantiene el bastidor lejos del suelo mojado; solo deje los cuatro puntos de apoyo a un mismo nivel, comprobado en ambos extremos y en las diagonales.
¿Por qué se atascan las puertas del contenedor tras colocarlo?
Torsión: una esquina fuera del plano de las otras tres deforma el marco de la puerta. Es un problema de base, no de puertas — calce bajo el cantonero bajo con chapa de acero hasta que las cuatro esquinas queden niveladas, y las puertas vuelven a cerrar.
¿Un contenedor aguanta un tornado o un huracán?
La caja en sí sobrevive a vientos extremos, pero un 20 pies vacío pesa solo unas 2,2 t, así que el riesgo es el deslizamiento o el vuelco. La caja es una estructura soldada de acero corten hecha para apilarse en la cubierta de un buque. Anclado a pilares o al terreno (o simplemente cargado), un contenedor resiste habitualmente vientos huracanados.
