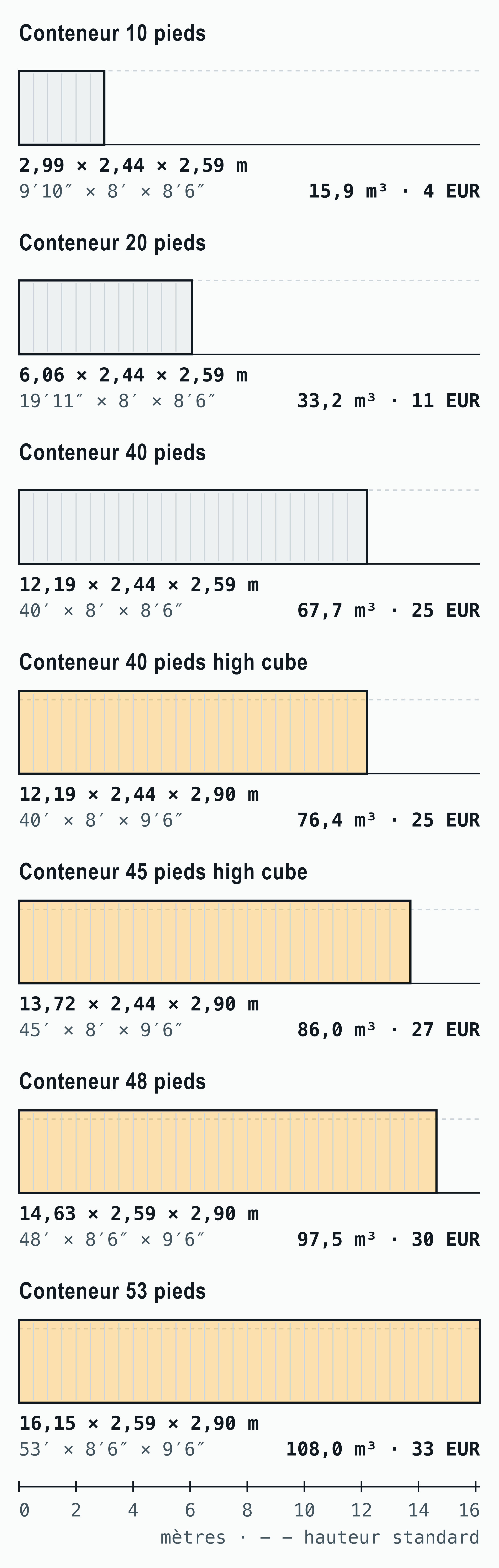

Dimensions des conteneurs : le tableau complet

Chaque conteneur a trois jeux de dimensions, et les confondre est l’erreur de commande la plus fréquente. Les dimensions extérieures sont l’enveloppe ISO — ce qui compte pour la cellule du navire, le châssis du camion, le spreader de la grue et la place sur votre terrain. Les dimensions intérieures sont ce que reçoit réellement votre marchandise. L’ouverture de porte est plus petite encore, et c’est la porte — pas la section intérieure — qui décide si une machine ou une caisse entre ou non.

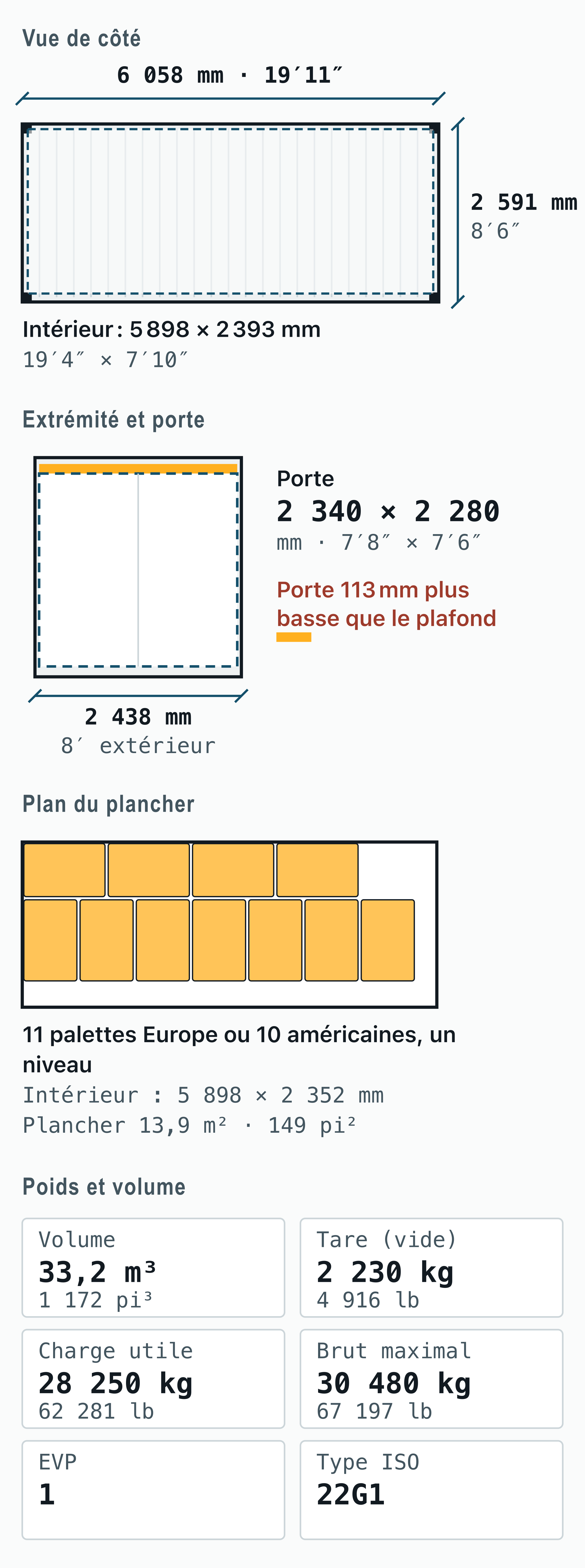

Les écarts sont structurels, pas des arrondis. Un conteneur dry standard perd ~160 mm de longueur dans l’ensemble de porte et le cadre d’extrémité (6 058 mm hors tout → 5 898 mm à l’intérieur sur un 20 pieds), ~86 mm de largeur dans les parois ondulées (2 438 → 2 352 mm) et ~198 mm de hauteur entre le plancher (contreplaqué de 28 mm sur traverses en acier) et le toit (2 591 → 2 393 mm). L’ouverture de porte se réduit encore, à 2 340 × 2 280 mm. Les reefers perdent bien davantage — l’isolation ramène le reefer 40 pieds HC à 2 290 mm de largeur et 11 583 mm de longueur. Les ouvertures de porte de chaque taille figurent sur la page de ce conteneur.

2 438 mm — exactement 8 pieds — à l’extérieur, et 2 352 mm (7′8″) à l’intérieur, pour tout conteneur ISO du 10 au 45 pieds. La largeur est la seule dimension qui ne change jamais avec la longueur : un 10 pieds et un 45 pieds font les mêmes 96 pouces de large. Le cadre de porte rétrécit encore un peu l’ouverture, à 2 340 mm ; la plus étroite des trois largeurs est donc précisément celle que votre marchandise doit franchir.

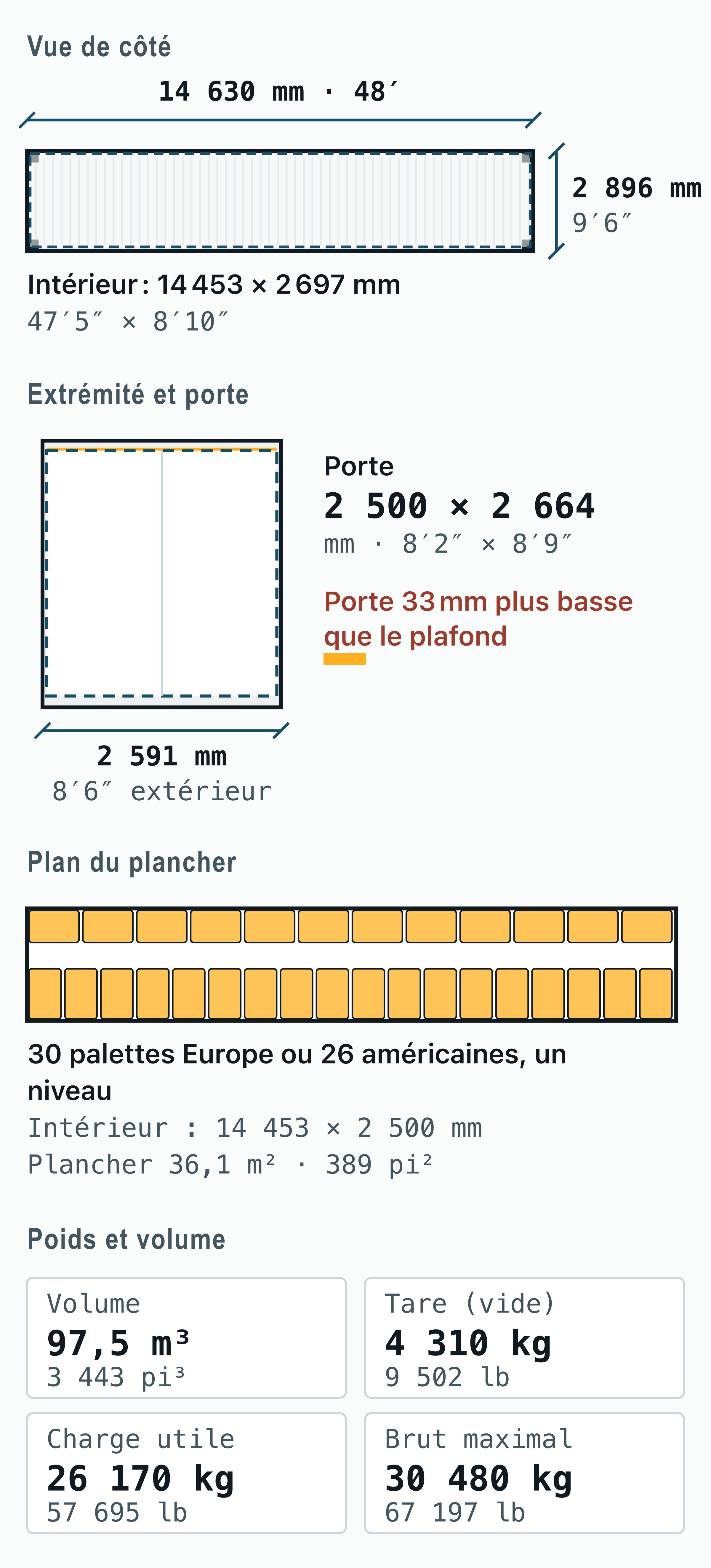

Deux familles échappent à ce chiffre. Aux États-Unis, les unités domestiques de 48 et 53 pieds font 2 591 mm de large parce qu’elles ont été conçues pour la route et non pour les cellules d’un navire ; en Europe, les conteneurs pallet-wide portent l’intérieur à environ 2 440 mm en amincissant la paroi latérale. Ni les uns ni les autres ne relèvent de l’ISO 668, et aucun ne se verrouille dans un guide de cellule standard.

Les 86 mm que les parois ondulées retirent à l’intérieur décident de plus de plans de chargement que tout autre chiffre de cette page. Deux palettes EUR côte à côte demandent 2 400 mm ; l’intérieur en offre 2 352, elles ne tiennent donc pas de front, et ce seul manque explique qu’un 20 pieds prenne 11 palettes Europe par niveau et non 12. Le plan de palettes d’un 20 pieds montre le schéma qui en résulte.

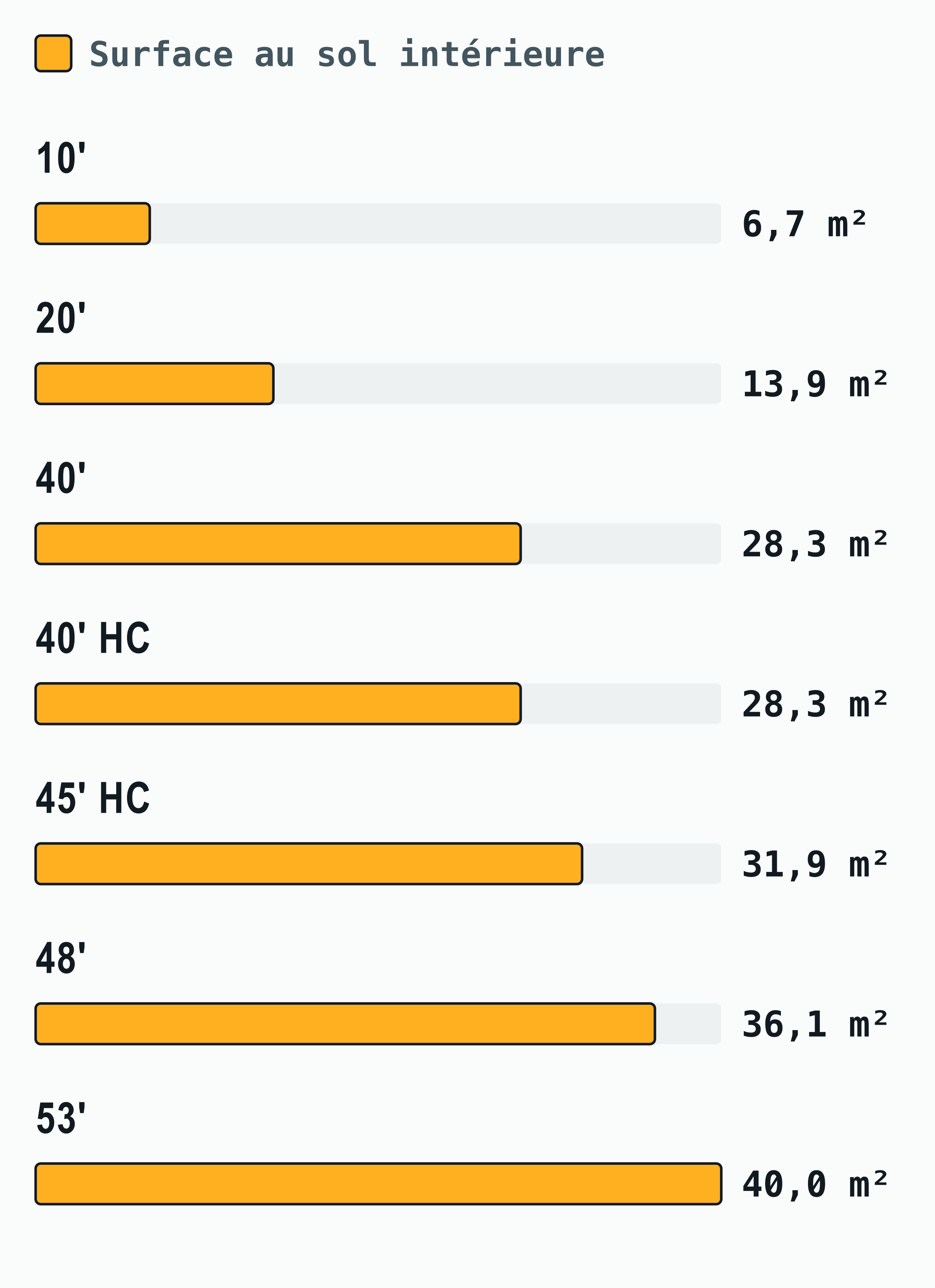

Les dimensions intérieures sont celles que la marchandise occupe réellement, et la surface au sol est le chiffre que l’on cherche vraiment quand on mesure un conteneur pour un atelier, une réserve ou un aménagement. Un 20 pieds offre 13,9 m² (149 ft²) et un 40 pieds 28,3 m² (305 ft²) — le quarante fait presque exactement deux fois le plancher du vingt, bien que sa longueur hors tout dépasse le double de 76 mm.

Lisez la colonne des hauteurs avec une réserve : la hauteur intérieure se mesure au point le plus bas de la structure du toit, pas à la tôle, si bien que le passage libre sous une traverse est ce qu’une caisse haute doit franchir. La surface au sol, elle, est honnête partout — les parois sont verticales et le plancher est plat de la porte au fond.

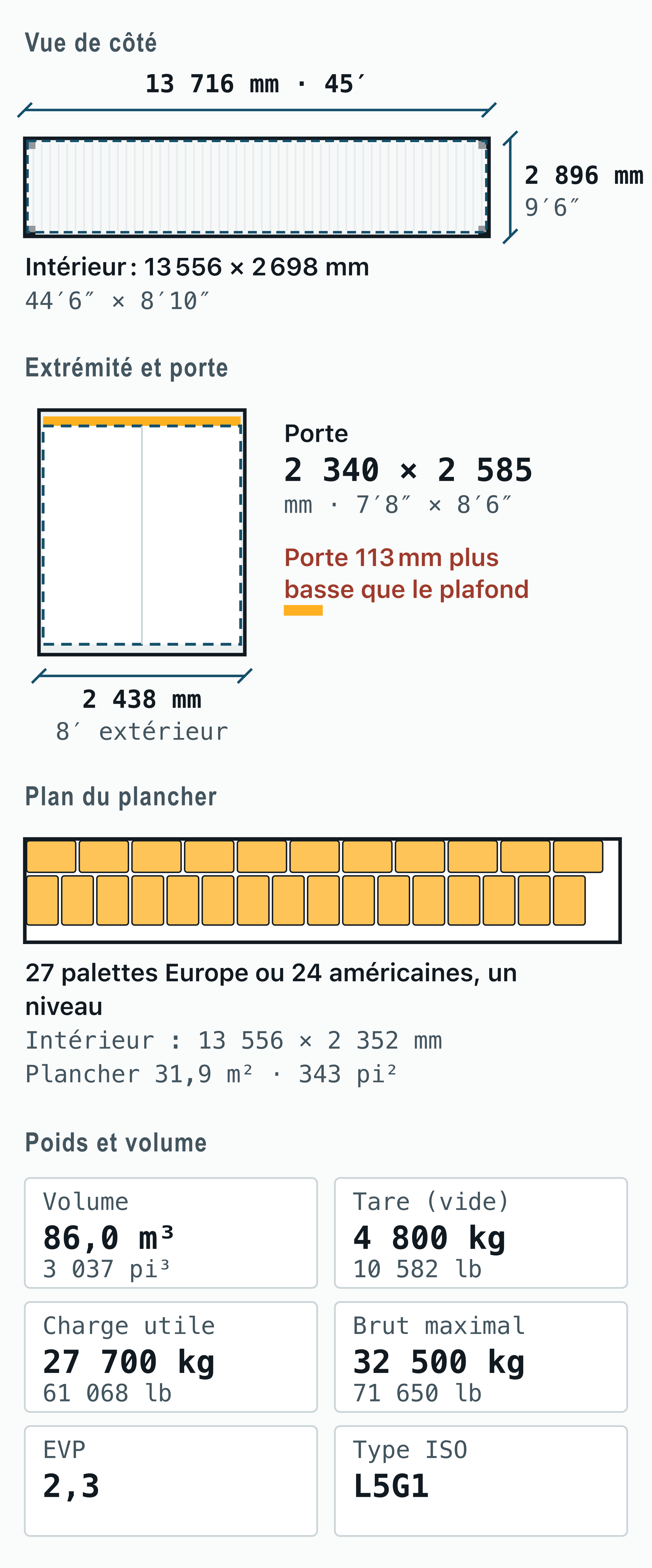

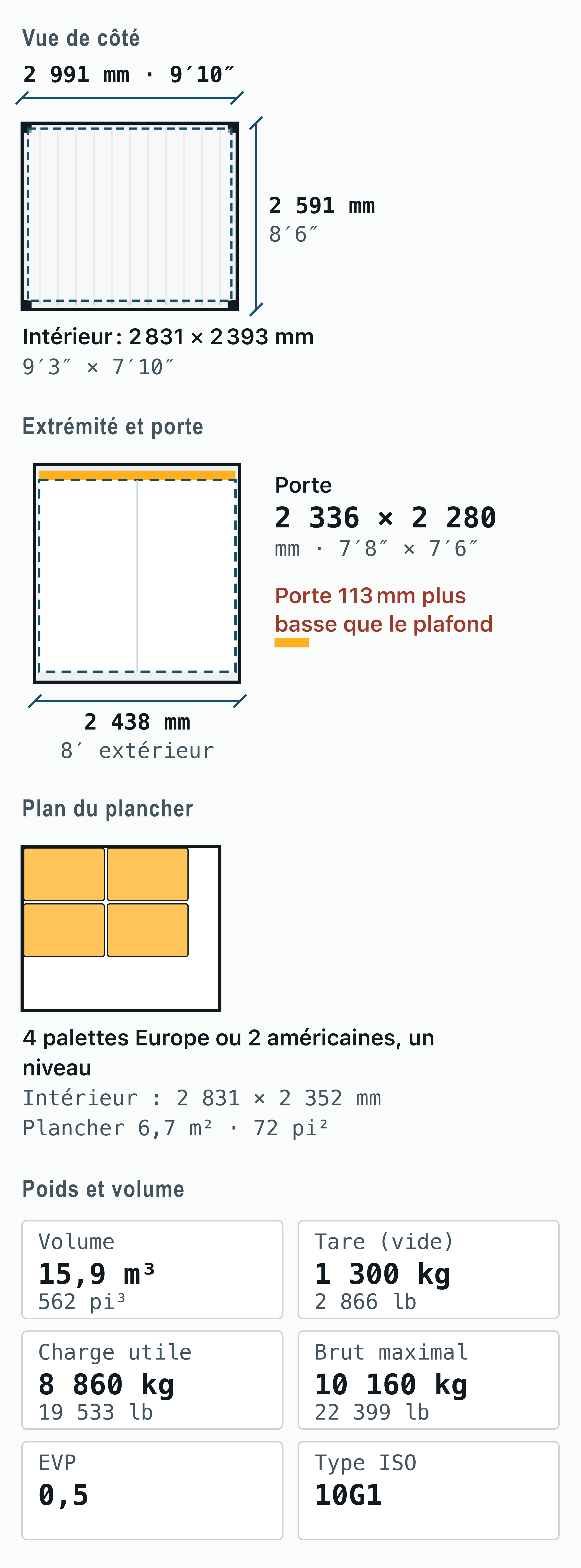

L’ISO 668 fixe l’enveloppe extérieure : tout conteneur ISO fait 2 438 mm (8 ft) de large, 2 591 mm (8′6″) ou 2 896 mm (9′6″) de haut, et 2 991 / 6 058 / 12 192 / 13 716 mm de long pour les tailles de 10 / 20 / 40 / 45 pieds. Le 40 pieds ne fait délibérément pas 2 × 20 pieds — il mesure 76 mm de plus que deux vingts, l’écart qui permet à deux conteneurs 20 pieds d’occuper une cellule de 40 pieds avec du jeu entre leurs pièces de coin.

La norme n’admet de tolérance de fabrication qu’en moins : typiquement −10 mm en longueur, −4 mm en largeur et −5 mm en hauteur pour une unité de 40 pieds. Aucun conteneur ne peut dépasser l’enveloppe nominale, et c’est pourquoi des conteneurs de 60 ans et des conteneurs construits en 2026 se gerbent les uns sur les autres dans le monde entier. Les dimensions intérieures ne sont pas normalisées — l’ISO 1496 ne fixe que des minimums, si bien qu’un 40 pieds donné peut être de quelques millimètres plus spacieux que les 12 032 × 2 352 × 2 393 mm du tableau. Les détails, y compris les exceptions domestiques de 48 et 53 pieds, sont dans le guide des normes ISO.

Trois masses décrivent chaque conteneur. La tare est le conteneur vide : 2 230 kg pour un 20 pieds typique, 3 740 kg pour un 40 pieds, 3 900 kg pour un 40 pieds HC. La masse brute maximale est la valeur gravée sur la plaque CSC — 30 480 kg pour les conteneurs dry standard, 32 500 kg pour la plupart des high cube modernes. La charge utile est la soustraction : masse brute maximale moins tare, soit 28 250 kg pour le 20 pieds et 26 740 kg pour le 40 pieds. Oui, le conteneur le plus court emporte légalement davantage — même limite, ~1,5 t d’acier en moins.

Les tares du tableau sont typiques, pas universelles : le fabricant, le type de plancher et l’année de construction les déplacent de quelques centaines de kilogrammes dans un sens ou dans l’autre. La plaque CSC rivetée sur la porte gauche de chaque unité fait toujours foi, et les limites routières s’imposent en général bien avant la limite du conteneur — un 20 pieds plein, à 30,4 t brutes, dépasse le poids légal d’un camion presque partout. Le détail des masses par taille est dans le guide du poids des conteneurs.

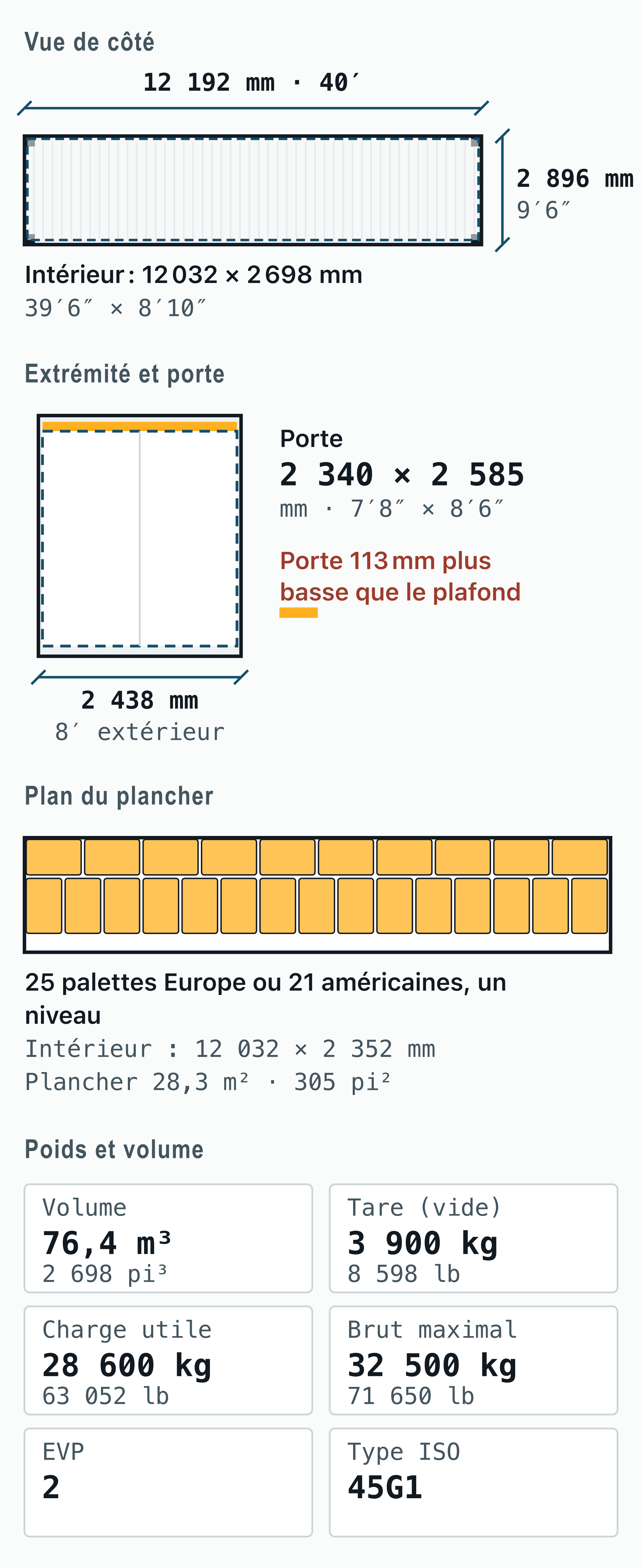

Chaque longueur du tableau existe en deux hauteurs au plus. Le general purpose (GP, « standard ») fait 2 591 mm (8′6″) hors tout ; le high cube (HC) fait 2 896 mm (9′6″) — exactement 305 mm (1 pied) de plus, entièrement utilisables : 2 393 contre 2 698 mm à l’intérieur. L’emprise au sol, la largeur et la largeur de porte sont identiques ; l’ouverture de porte du HC fait 2 585 mm de haut contre 2 280 mm.

Ce pied supplémentaire apporte 8,7 m³ sur un 40 pieds (67,7 → 76,4 m³) pour un coût presque identique, ce qui fait du 40 pieds HC le choix habituel pour la marchandise légère et volumineuse et pour construire. Toutes les unités de 45 pieds et les 48 et 53 pieds domestiques américains sont de hauteur high cube par défaut. On reconnaît un HC au code ISO de taille peint sur la porte : « 45G1 » est un 40 pieds HC, « 42G1 » un 40 pieds standard.

Un chiffre que les tableaux de la plupart des sites omettent : les conteneurs ISO sont homologués pour un gerbage sur neuf hauteurs. Chaque montant d’angle est éprouvé pour porter 86 400 kg de charge superposée — le poids de huit conteneurs chargés à 30 480 kg au-dessus de lui (avec le coefficient de sécurité de 1,8 du banc d’essai ISO 1496, appliqué à 213 360 kg par paire de montants). Chaque gramme de cette charge passe par les quatre pièces de coin ; les parois ondulées et le toit n’en portent pratiquement rien.

Deux conséquences pratiques. Au sol, ne gerbez jamais des conteneurs décalés et ne les appuyez jamais en milieu de portée — pièce de coin sur pièce de coin, toujours ; c’est aussi pourquoi une assise n’a besoin de porter qu’aux quatre angles. Et un toit homologué pour porter huit conteneurs chargés par ses montants se bosselle quand même sous une charge ponctuelle : la tôle de toit fait ~2 mm d’acier, homologuée pour 300 kg sur une surface de 600 × 300 mm — marchez sur les lignes des traverses, pas au centre des panneaux.

Les lignes du bas du tableau réutilisent les enveloppes standard avec des structures différentes, et chacune sacrifie quelque chose à sa spécialité. Le reefer dépense de l’intérieur en isolation et en machinerie : un reefer 40 pieds HC offre 67,3 m³ contre 76,4 pour le HC dry, fait 2 290 mm de large au lieu de 2 352, et sa masse brute maximale de 34 000 kg laisse encore une solide charge utile de 29 520 kg. L’open top cède ~45 mm de hauteur intérieure aux arceaux amovibles de la bâche, mais accepte le chargement à la grue par le dessus. Le flat rack renonce entièrement aux parois et compense par la structure — la version 40 pieds est homologuée à 45 000 kg de masse brute et emporte 39 520 kg de machines ou d’acier sur un plancher renforcé. Le conteneur-citerne est une cuve de 25 000 L dans un cadre de 20 pieds, à 36 000 kg brut.

Règle rapide en parcourant ces lignes : les types spéciaux achètent une capacité en cédant soit du volume (reefer, open top), soit de l’universalité (flat rack et citerne exigent une manutention et un arrimage particuliers), et leur tare dépasse de 10 à 50 % celle du conteneur dry de même longueur. Si la marchandise tient dans un conteneur dry, le conteneur dry est toujours la cellule la moins chère. Le détail par type, avec la matrice des capacités, est dans les types de conteneurs.

Les fiches de conteneurs mélangent librement les systèmes d’unités — l’ISO les définit en millimètres, le métier parle en pieds, l’acheteur américain pense en livres — et l’arrondi désinvolte crée de vraies erreurs. Les conversions sûres : les longueurs à 1 in = 25,4 mm exactement, si bien que la largeur de 2 438 mm fait 96 in (8 ft 0 in) tout rond, et la largeur intérieure de 2 352 mm fait 92,6 in — dites 7 ft 8 in, jamais « presque 8 ft ». Les masses à 1 kg = 2,2046 lb : la masse brute maximale de 30 480 kg fait exactement 67 200 lb, et la charge utile de 28 250 kg du 20 pieds fait 62 280 lb. Le volume à 1 m³ = 35,31 pi³ : 33,2 m³ → 1 172 pi³ ; 67,7 m³ → 2 390 pi³.

Quand une fiche technique s’écarte de ce tableau d’un ou deux pouces, regardez dans quel sens elle a arrondi — les pages commerciales arrondissent systématiquement les dimensions intérieures vers le haut. La planification de chargement doit arrondir vers le bas ; une caisse coupée à « 7 ft 9 in parce que le conteneur fait 8 ft de large » n’entrera pas.

Le bouton Imprimer le tableau au-dessus du tableau l’imprime seul, sur une feuille A4 ou Letter en paysage : tous les conteneurs en métrique et en impérial, avec la ligne des sources. Utile scotché dans un bureau d’entrepôt ou sur la planchette d’un inspecteur. Un PDF avec toutes les caractéristiques et l’annuaire des préfixes de propriétaires est envoyé par e-mail depuis la même ligne.

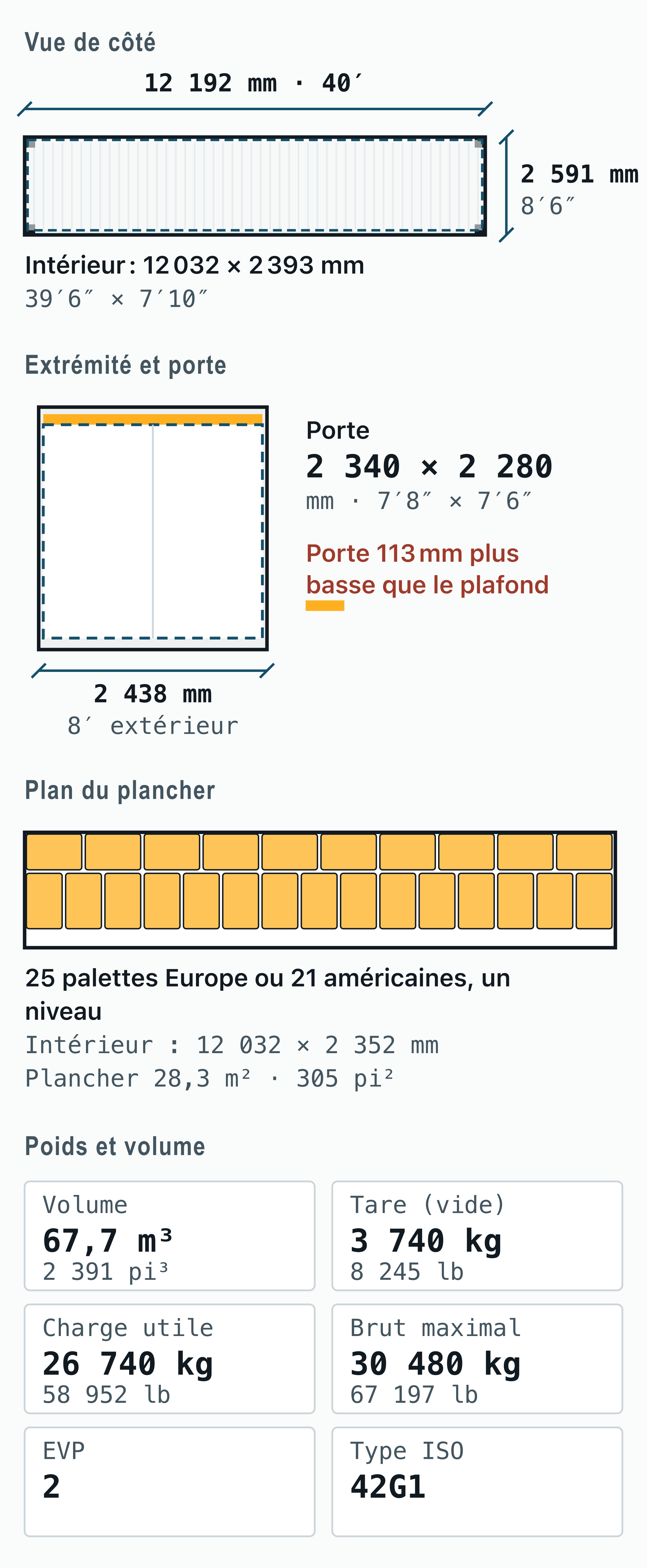

Pour le plan coté d’une taille — vue de côté, extrémité et porte, plancher avec palettes —, le nom de chaque conteneur mène à sa page complète. Le volet état d’une décision d’achat (« one-trip », apte au transport (cargo-worthy) ou étanche (WWT)) et les cours du marché sont suivis sur la page anglaise des prix des conteneurs (marché américain).
