ISO 22V0 · Rejillas pasivas, sin equipo
Contenedor ventilado

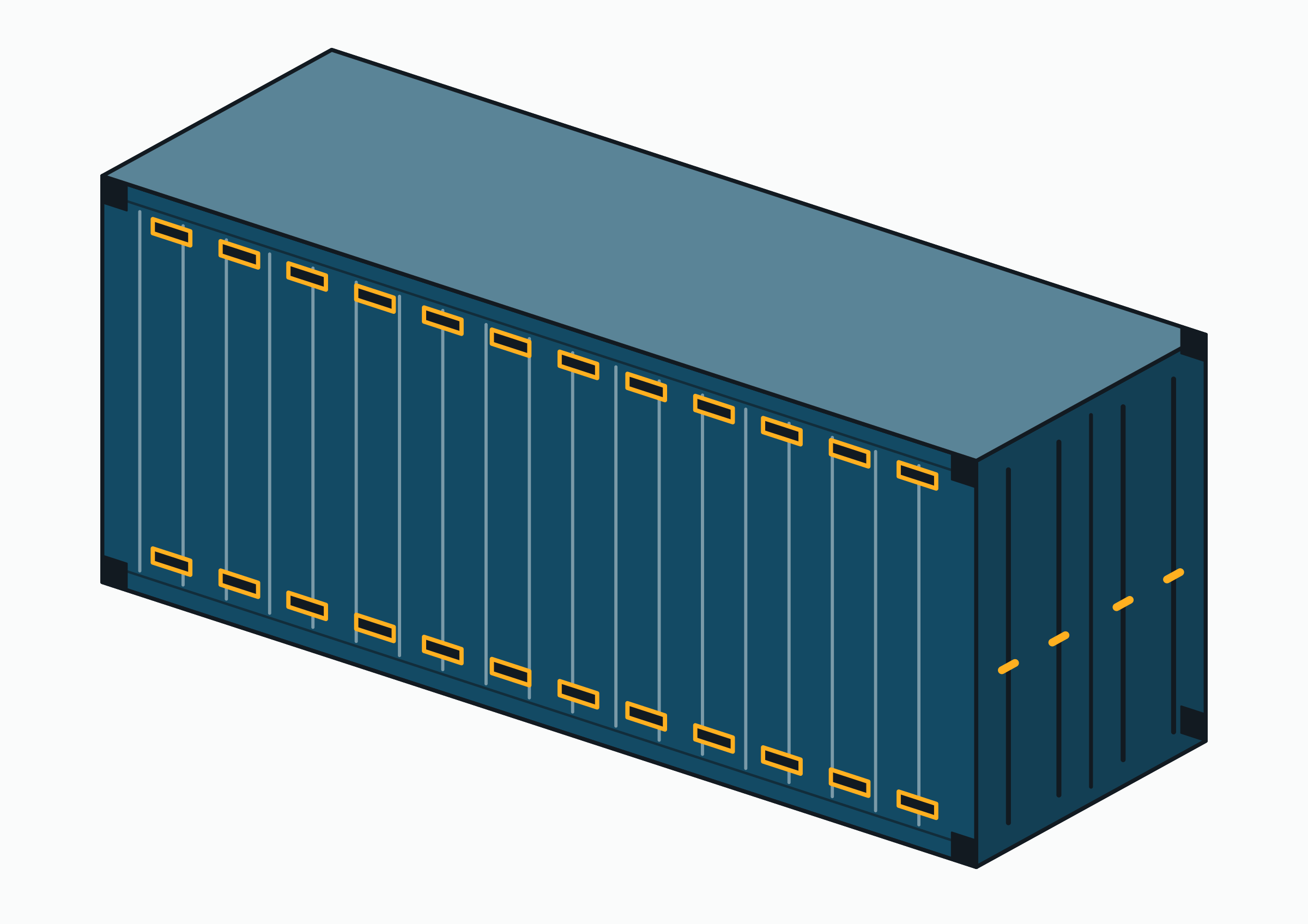

Un contenedor ventilado es un seco de 20 pies con filas de rejillas a lo largo de los largueros superior e inferior, para que la carga que desprende humedad — café verde, cacao en grano, cebolla — respire en el viaje y no sude. No tiene máquina ni necesita corriente. Hapag-Lloyd da para su ventilado de 20 pies 5,888 × 2,325 × 2,392 m por dentro (19′4″ × 7′8″ × 7′10″), 33,0 m³ y 28.080 kg de carga útil.
La carga que hace poco estaba viva sigue respirando en la caja: desprende vapor de agua y calor. En un contenedor cerrado esa humedad se condensa en el techo de acero cuando el buque pasa del trópico a aguas más frías y gotea sobre la carga: el daño que los aseguradores llaman sudor del contenedor. El ventilado deja que el aire se mueva.
Las rejillas son ranuras en los largueros laterales superior e inferior, protegidas para que no entren lluvia ni rociones. El aire caliente y húmedo sale por la fila de arriba y entra aire más seco por la de abajo: una chimenea pasiva, sin ventilador y sin corriente. Por eso se le llama contenedor cafetero: el café verde es la carga para la que se diseñó.
Solo encontramos una ficha actual de naviera para este tipo, la de Hapag-Lloyd: 5,888 × 2,325 × 2,392 m por dentro, 33,0 m³, 30.480 kg de bruto, 2.400 kg de tara y 28.080 kg de carga útil, código 22V0. La referencia de los aseguradores marítimos alemanes repite esas cifras e indica de dónde salen. Las mostramos como cifras de Hapag-Lloyd y no como una fila de nuestros datos.
Los ventilados son pocos y trabajan en las rutas del café y el cacao. En las demás, la misma carga viaja en un seco con papel kraft absorbente sobre la carga y bolsas desecantes en las paredes; por qué funciona y cuándo no, está en la guía de ventilación y condensación.
Una página, todos los contenedores
Deje de buscar estas cifras una y otra vez
Los 16 contenedores en una página imprimible: medidas interiores, apertura de puertas, tara, carga útil, volumen y palets, en métrico e imperial. La hoja que se queda junto al escritorio.
El archivo se descarga al momento. Le escribimos cuando cambian los datos, como mucho una vez al mes, tras confirmar una vez su dirección; medimos aperturas y clics de esos correos, y la baja es un clic en cada uno. Consulte nuestra política de privacidad.
Cómo mantienen seca la carga las rejillas
El peligro no es el agua de la carga sino la diferencia de temperatura entre la carga y el techo. Cuando el acero se enfría más rápido que los granos — de noche, o al cruzar una corriente fría — el aire bajo el techo alcanza su punto de rocío y se condensa. Las rejillas del larguero superior dejan salir ese aire antes; las del inferior dejan entrar aire más seco que lo sustituye.
Las rejillas solo sirven si el aire llega a ellas: deje un hueco entre la carga y las paredes, no cubra la parte de arriba con plástico y separe los sacos del piso con madera de estiba o una capa de papel kraft. Un ventilado cargado pegado a las paredes se comporta como uno cerrado.
¿Ventilado, isotérmico o refrigerado?
Los tres tienen que ver con la temperatura y la humedad, y cada uno hace algo distinto. El ventilado sigue la temperatura exterior y se libra de la humedad; el isotérmico frena la temperatura exterior pero encierra la humedad; el refrigerado mantiene una temperatura fija y controla la humedad con corriente.
Para el café verde y el cacao, que deben respirar y no necesitan frío, lo adecuado es el ventilado o un seco bien preparado. Para fruta y verdura que deben ir frescas, un refrigerado con la toma de aire fresco abierta hace las dos cosas. Todos los tipos se comparan en tipos de contenedores marítimos.
Preguntas frecuentes
¿Qué es un contenedor ventilado?
Un contenedor ventilado es un seco de 20 pies con rejillas a lo largo de los largueros superior e inferior, para que la carga húmeda como el café verde y el cacao respire en el viaje en lugar de sudar. Hapag-Lloyd le da 33,0 m³ (1.165 ft³) y 28.080 kg (61.906 lb) de carga útil.
¿Por qué se le llama contenedor cafetero?
Porque el café verde es la carga para la que se construyó: sus 2 filas de rejillas dejan escapar la humedad de los granos en lugar de que se condense bajo el techo y gotee sobre los sacos. El cacao, la cebolla, la patata y la madera lo usan por la misma razón.
¿Qué medidas tiene un contenedor ventilado?
El ventilado de 20 pies de Hapag-Lloyd mide 5,888 × 2,325 × 2,392 m por dentro (19′4″ × 7′8″ × 7′10″), 33,0 m³, con 30.480 kg de peso bruto y unos 2.400 kg de tara. Por fuera es un 20 pies estándar, 6,058 × 2,438 × 2,591 m (20′ × 8′ × 8′6″).
¿Tiene ventilador un contenedor ventilado?
No: un contenedor ventilado tiene 0 ventiladores y no necesita corriente. El aire se mueve solo: sale por las rejillas de arriba al calentarse y entra por las de abajo. El refrigerado tiene ventiladores y una toma de aire fresco, que es la versión con corriente de la misma idea.
¿Qué código ISO tiene un contenedor ventilado?
22V0 para un ventilado de 20 pies y 8 pies 6 pulgadas de alto con rejillas pasivas, según la tabla de códigos de Hapag-Lloyd; el grupo V de la ISO 6346 abarca todos los ventilados. Un seco estándar con pequeñas rejillas pasivas en el larguero superior es 22G1, y por eso la mayoría de los secos no son contenedores ventilados.
