ISO 22G2 · Puertas en el costado largo
Contenedor de apertura lateral (open side)

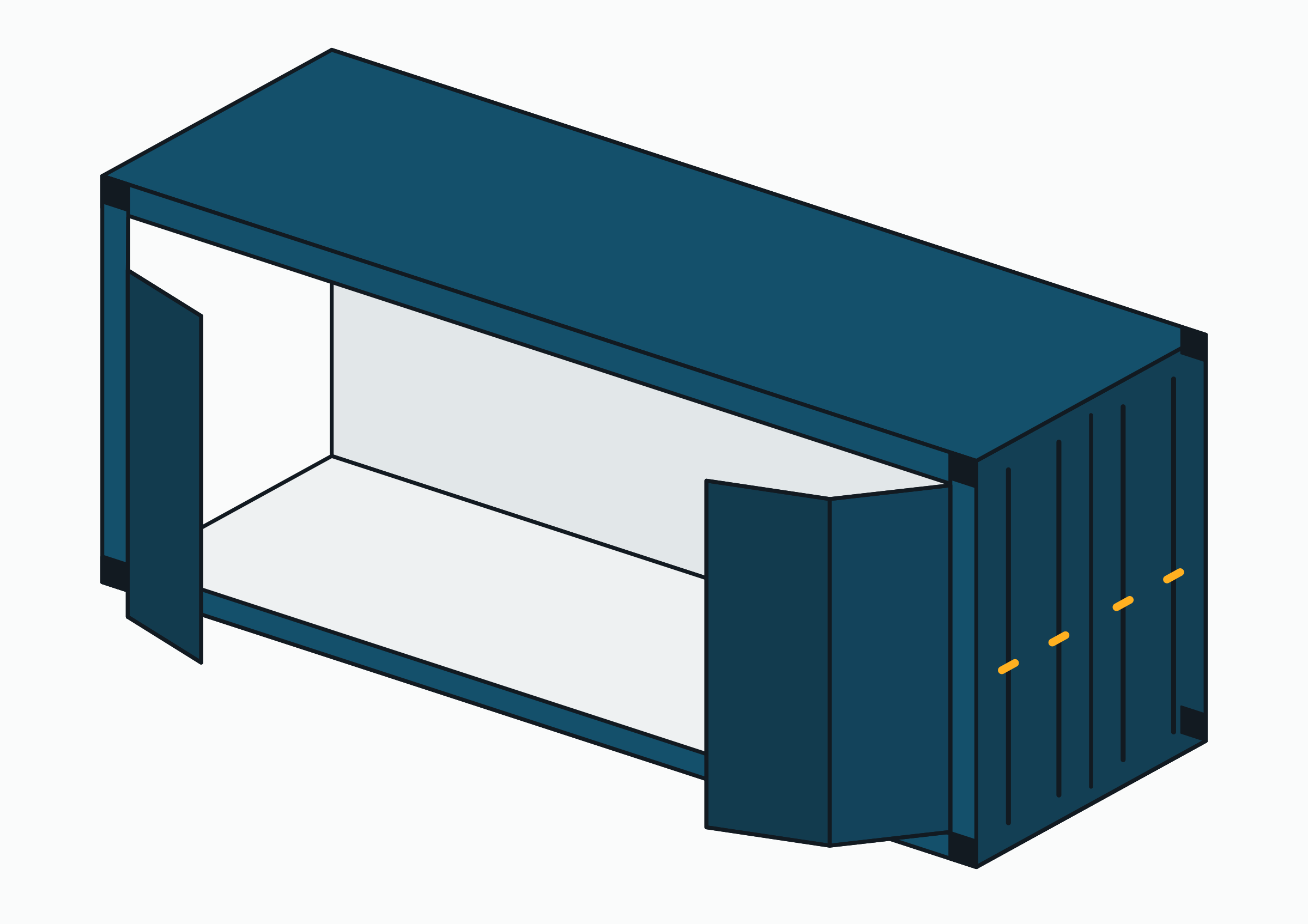

Un contenedor de apertura lateral (open side) es un 20 pies cuyo costado largo se abre con puertas plegables, de modo que la carretilla llega a cada palet sin descargar desde el fondo. Por dentro mide 5,898 × 2,287 × 2,302 m (19′4″ × 7′6″ × 7′7″), 31,1 m³, algo menos que un seco porque el marco de las puertas resta anchura y altura. Pesa unos 3.200 kg y suele tener 24.000 kg de peso bruto.
- Dimensiones exteriores
- 6,06 × 2,44 × 2,59 m19′11″ × 8′ × 8′6″
- Dimensiones interiores
- 5,90 × 2,29 × 2,30 m19′4″ × 7′6″ × 7′7″
- Capacidad (volumen)
- 31,1 m³1098 ft³
- Carga útil máxima
- 20.800 kg45.856 lb
Las cifras de este gráfico
| Dato | Valor |
|---|---|
| Exterior, L × A × H | 6,06 × 2,44 × 2,59 m |
| Volumen | 31,1 m³ |
| Carga útil | 20.800 kg |
Un contenedor normal se carga por un extremo, así que el primer palet que entra es el último que sale. El de apertura lateral conserva las puertas del extremo y añade otra entrada: una de las paredes largas es una fila de puertas plegables que se abren casi en todo el largo de la caja. Todo el piso queda al alcance de una carretilla desde el costado.
Esa abertura se paga en estructura. Sin una pared que sostenga el techo a lo largo de un lado, los largueros y el marco de las puertas son más pesados y ocupan sitio: por dentro la caja mide 2,287 m de ancho y 2,302 m de alto, frente a 2,352 y 2,393 m de un contenedor seco de 20 pies. El volumen baja de 33,2 a 31,1 m³.
Los pesos van en sentido contrario. Las fichas de dos fabricantes dan una tara de unos 3.200 kg y un peso bruto máximo de 24.000 kg, lo que deja 20.800 kg de carga, unas 7 t menos que un seco de 20 pies. Uno de ellos certifica la misma caja con 30.480 kg de bruto, así que vale la placa CSC de la puerta de la unidad que le entreguen, no un catálogo.
El código ISO de tamaño y tipo es 22G2: una caja de uso general (G) con aberturas completas en uno o ambos costados (2). Se manipula, se apila y viaja exactamente como cualquier otro contenedor de 20 pies.
| Métrico | Imperial | |
|---|---|---|
| Dimensiones exteriores | ||
| Largo | 6,058 m | 19′11″ |
| Ancho | 2,438 m | 8′ |
| Alto | 2,591 m | 8′6″ |
| Dimensiones interiores | ||
| Largo | 5,898 m | 19′4″ |
| Ancho | 2,287 m | 7′6″ |
| Alto | 2,302 m | 7′7″ |
| Especificaciones | ||
| Tara * | 3200 kg | 7055 lb |
| Peso bruto máximo | 24.000 kg | 52.911 lb |
| Carga útil máxima * | 20.800 kg | 45.856 lb |
| Capacidad (volumen) | 31,1 m³ | 1098 ft³ |
| TEU | 1 | — |
* Valor típico — varía según el fabricante
Datos: ISO 668:2020 · Hapag-Lloyd Container Specifications · Maersk Container Specifications
Una página, todos los contenedores
Deje de buscar estas cifras una y otra vez
Los 16 contenedores en una página imprimible: medidas interiores, apertura de puertas, tara, carga útil, volumen y palets, en métrico e imperial. La hoja que se queda junto al escritorio.
El archivo se descarga al momento. Le escribimos cuando cambian los datos, como mucho una vez al mes, tras confirmar una vez su dirección; medimos aperturas y clics de esos correos, y la baja es un clic en cada uno. Consulte nuestra política de privacidad.
Para qué sirve la apertura lateral
Las puertas laterales compensan su coste cuando importa el orden de descarga o la carga es larga y ancha más que alta: materiales de obra que se descargan en el orden en que se usan, madera y tubo que habría que arrastrar a lo largo de un seco, maquinaria que una carretilla solo puede levantar por su lado largo.
En tierra, la misma abertura convierte el contenedor en un local con una pared que se abre. Puestos de mercado, bares, oficinas de obra y talleres se hacen con contenedores de apertura lateral porque abrir las puertas da un frente del ancho de la caja, y las puertas del extremo siguen sirviendo de acceso al almacén.
El plano de un fabricante da una abertura lateral libre de unos 5,70 × 2,19 m; los postes del marco y las bisagras ocupan el resto. Mida la unidad antes de planear una carga que necesite todo el ancho: la abertura varía entre constructores y no la fija ninguna norma.
¿Apertura lateral, doble puerta u open top?
El contenedor de doble puerta también resuelve el problema de «primero en entrar, último en salir», pero por los dos extremos: la carretilla atraviesa la caja y el interior conserva el ancho de un seco. Elija la doble puerta si la carga es larga y no hace falta el acceso lateral; la apertura lateral, si cada palet debe quedar al alcance sin mover los demás.
Si la carga es demasiado alta para la puerta o hay que meterla con grúa, ninguno de los dos sirve: hace falta un open top, o un flat rack si además es demasiado ancha. Todos los tipos, uno junto a otro, están en tipos de contenedores marítimos.
Preguntas frecuentes
¿Cuáles son las medidas de un contenedor de apertura lateral?
Un contenedor de 20 pies de apertura lateral mide 6,058 × 2,438 × 2,591 m por fuera (20′ × 8′ × 8′6″) y 5,898 × 2,287 × 2,302 m por dentro (19′4″ × 7′6″ × 7′7″), 31,1 m³ (1.098 ft³). Por dentro es más estrecho y más bajo que un seco porque el marco de las puertas laterales ocupa sitio.
¿Cuánto peso carga un contenedor de apertura lateral?
Unos 20.800 kg (45.856 lb): lo habitual es un peso bruto de 24.000 kg con una tara de unos 3.200 kg. Algunos fabricantes certifican la misma caja con 30.480 kg de bruto, así que la cifra que cuenta es la de la placa CSC de la unidad.
¿Qué código ISO tiene un contenedor de apertura lateral?
22G2: un contenedor de uso general de 20 pies y 8 pies 6 pulgadas de alto (22G) con aberturas completas en uno o ambos costados (2). Un seco estándar es 22G1.
¿Para qué se usa un contenedor de apertura lateral?
Para carga que hay que alcanzar en todo el largo — materiales de obra descargados en orden, madera y tubo largos, maquinaria que se levanta por el costado — y, en tierra, para tiendas, bares y talleres cuyo frente se abre a lo largo de los 6 m de la caja.
¿Es tan resistente como un contenedor estándar?
Sí para el transporte: se construye con los mismos ensayos ISO 1496 y se apila como cualquier 20 pies. La resistencia de la pared que falta está en largueros y postes más pesados, por eso pesa unos 3.200 kg frente a unos 2.200 kg de un seco de 20 pies.
